一、概述
空气过滤器(Air Filter)是指空气过滤装置,一般用于洁净车间,洁净厂房,洁净手术室、实验室及洁净室,或者用于电子机械通信设备等的防尘。有初效过滤器,中效过滤器,亚高效及高效过滤器共四种型号。
二、应用领域
空气过滤器广泛用于石油、化工、冶金、电力、机械、轻工、纺织、汽车制造、电子、食品、医药、生化、国防、科研等对空气要求比较高的洁净室需要空气净化的其它行业和部门。
三、空气颗粒物净化原理
空气中颗粒物去除技术主要有机械过滤、吸附、静电除尘、负离子和等离子体法及静电驻极过滤等。
机械过滤一般主要通过以下3种方式捕获微粒:直接拦截,惯性碰撞,布朗扩散机理,其对细小颗粒物收集效果好但风阻大,为了获得高的净化效率,滤芯需要致密并定期更换。
吸附是利用材料的大表面积及多孔结构捕获颗粒污染物,很容易堵塞,用于气体污染物去除效果更显著;
静电除尘是利用高压静电场使气体电离从而使尘粒带电吸附到电极上的收尘方法,其风阻虽小但对较大颗粒和纤维捕集效果差,会引起放电,且清洗麻烦费时,易产生臭氧,形成二次污染。
负离子和等离子体法去除室内颗粒污染物的工作原理类似,都是通过使空气中的颗粒物带电,聚结形成较大颗粒而沉降,但颗粒物实际上并未移除,只是附着于附近的表面上,易导致再次扬尘。
静电驻极过滤以3M“高效静电空气过滤网”为代表,采用突破性携带永久静电滤材,有效阻隔空气中大于0.1微米的颗粒污染物,如粉尘、毛屑、花粉、细菌等,同时超低阻抗确保空调稳定运行及制冷效果。此外,深度容尘设计确保使用寿命更长。在家庭及车载空调(如上汽、大众、通用等知名品牌畅销车型)以及一些商用建筑领域(如鸟巢、北京饭店、首都机场三期)得到广泛应用。
传统的标准过滤介质能非常有效地去除10微米以上的颗粒物。当颗粒物的粒径除至5微米,2微米甚至亚微米的范围时,高效的机械式过滤系统就会变得比较昂贵,且风阻会显著增加。通过静电驻极空气过滤材料过滤,能以较低的能源消耗达到很高的捕获效率,同时兼具静电除尘低风阻的优点,但无需外接上万伏的电压,故不会产生臭氧,且由于其组成为聚丙烯材质,很方便抛弃处理。
拦截
空气中的尘埃粒子,随气流作惯性运动或无规则布朗运动或受某种场力的作用而移动,当微粒运动撞到其它物体,物体间存在的范德华力(是分子与分子、分子团与分子团之间的力)使微粒粘到纤维表面。进入过滤介质的尘埃有较多撞击介质的机会,撞上介质就会被粘住。较小的粉尘相互碰撞会相互粘结形成较大颗粒而沉降,空气中粉尘的颗粒浓度相对稳定。室内及墙壁的退色就因为这原因。
惯性和扩散
颗粒粉尘在气流中作惯性运动,当遇到排列杂乱的纤维时,气流改变方向,粒因惯性偏离方向,撞到纤维上而被粘结。粒子越大越容易撞击,效果越好。
小颗粒粉尘作无规则的布朗运动。颗粒越小,无规则运动越剧烈,撞击障碍物的机会越多,过滤效果也会越好。空气中小于0.1微米的颗粒主要作布朗运动,粒子小,过滤效果好。大于0.3微米的粒子主要作惯性运动,粒子越大效率越高。扩散和惯性都不明显得粒子最难过滤掉。测量高效过滤器性能时,人们经常规定测量最难测量的粉尘效率值。
静电作用
由于某种原因,纤维和微粒可能带上电荷,产生静电效应。带静电的过滤材料过滤效果可以明显改善。原因:静电使粉尘改变运动轨迹并撞上障碍物,静电使粉尘在介质上粘的更牢。
能长期带静电的材料也称作"驻极体"材料。材料带静电后阻力不变,过滤效果会明显改善。静电在过滤效果中不起决定作用,只起辅助作用。

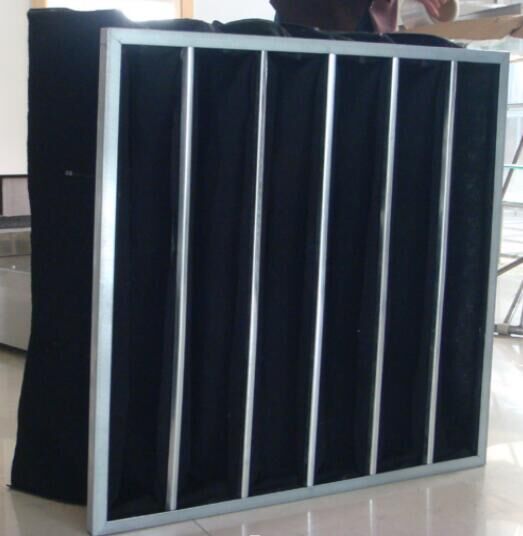

化学过滤器
![](/uploads/allimg/181013/2-1Q013114945M7.jpg)
化学过滤器主要有选择性的吸附有害气体分子。
活性碳材料中有大量看不见的微孔,有较大的吸附面积。米粒大小的活性碳中,微孔内面积有十几平方米大。
游离分子接触活性碳后,在微孔中凝聚成液体因毛细管原理呆在微孔中,有的与材料和而为一体。没有明显化学反应的吸附称为物理吸附。
有的对活性碳进行处理,被吸附的颗粒与材料进行反应,生成固体物质或无害气体,称为化学吸附。
活性碳在使用过程中材料的吸附能力不断减弱,当减弱到某一程度,过滤器将报废。如果仅为物理吸附,用加热或水蒸汽熏可使有害气体脱离活性碳,使活性碳再生。
重力效应
微粒通过纤维层时,在重力作用下,发生脱离气流流线的位移而沉降在纤维表面上,这种作用只有在微粒较大(>0.5um)时存在,这是微粒重力作用太小,当它还没有沉降到纤维上时已随气流通过纤维层。因而,对粒径小于0.5um的微粒的过滤,重力沉降完全可以忽略。
四、过滤器分类
空气过滤器根据其工作原理可以分为初效过滤器,中效过滤器,高效过滤器及亚高效等型号。
初效空气过滤器
常为人造纤维滤材制成,外框是由坚固、防潮硬纸框制成。在正常的操作环境下不会变形、破裂、扭曲。此 外框前后以对角线固定滤材。滤材与外框紧密的黏合外框防止气漏产生。主要适用于空调与通风系统初级过滤、洁净室回风过滤、局部高效过滤装置的预过滤,主要用于过滤 5μm 及以上粒径的尘埃粒子,使用计重法测试。也用于多级过滤系统的初级保护。过滤材料有无纺布,尼龙网,铝波网,不锈钢网等,无纺布滤料出风面经过光整处理,防止无纺纤维断裂飞散造成二次污染。

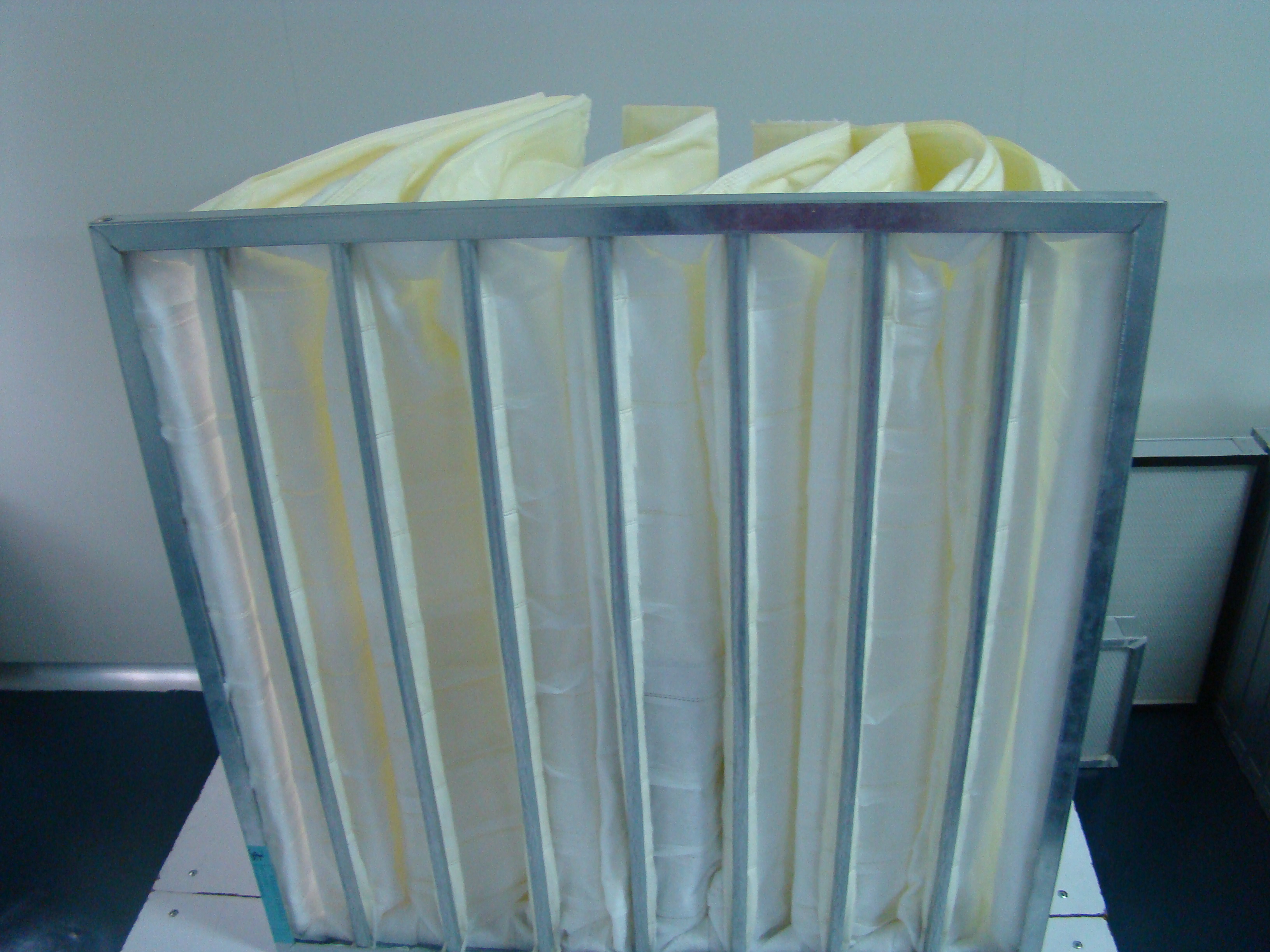

中效空气过滤器
![](/uploads/allimg/181013/2-1Q013115152E6.JPG)
主要过滤材料由人造纤维或玻璃纤维制作而成。制作样式主要为袋式、板式、折叠式,效率包括 EN779 F5(40-45% ), EN779 F6(60-65% ),EN779 F7( 80-85%) ,EN779 F8( 90-95%),EN779 F9(≥97%)。主要适用于空调与通风系统中级过滤、局部高效过滤装置的预过滤,主要用于过滤 0.5μm 及以上粒径的尘埃粒子,使用计重法测试。也用于多级过滤系统的初级保护。过滤材料有人纤合成材料,pp,玻纤滤材。

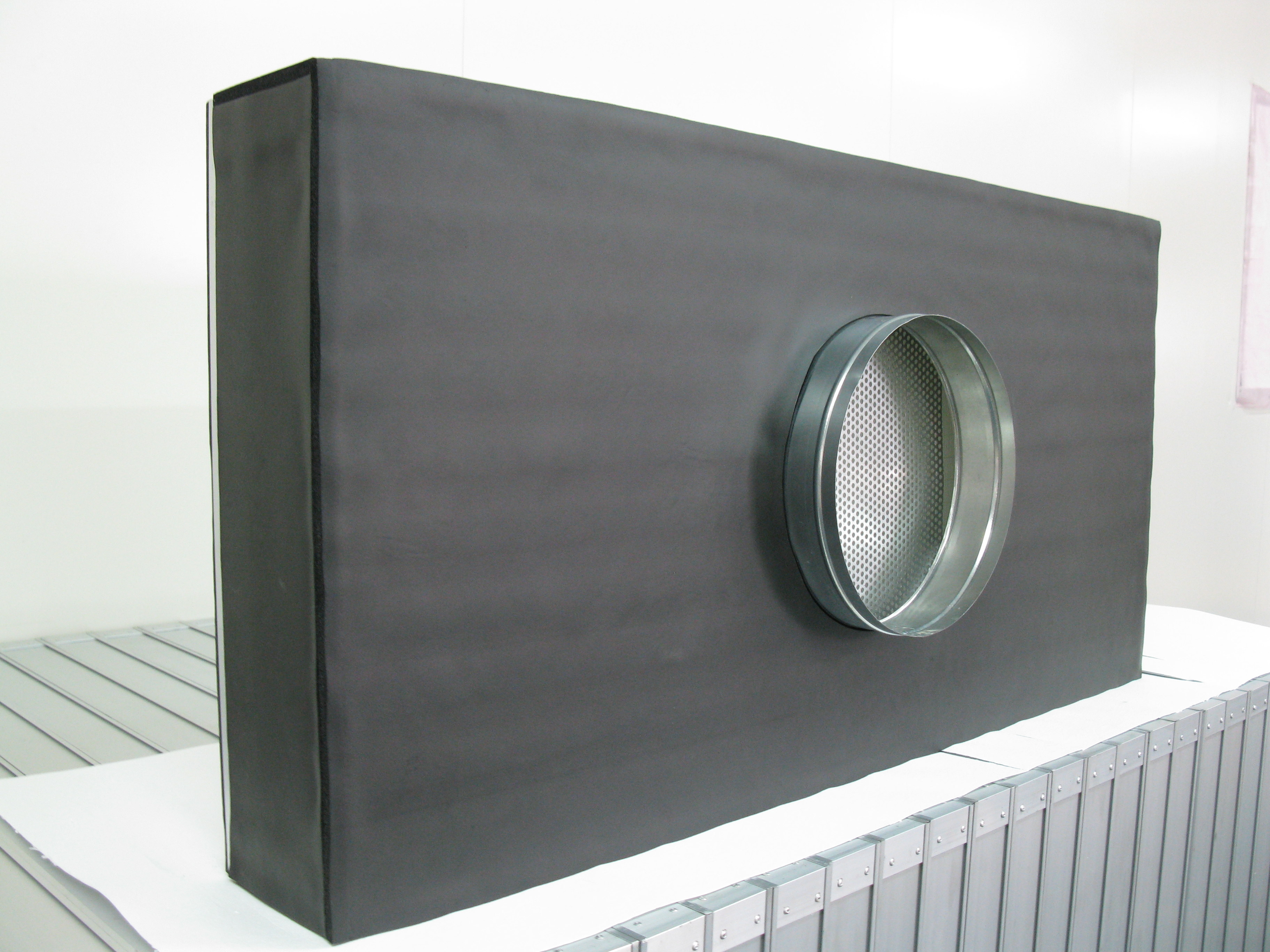

高效空气过滤器
市场上主要过滤材料由超细玻璃纤维制作而成,其次为比较高端的PTEF(铁氟龙)+人纤基材,有各种效率可供选择,包括 EN1822 H13(99.95% ) ,EN1822H14(99.995% ), EN1822 U15(99.9995% ), EN1822 U16(99.99995%)。适用于常温、常湿,允许含有微量酸、碱有机溶剂的空气过滤,该产品效率高,但是阻力大,容尘量小,广泛应用于航天、航空、电子、制药、生物工程等对空气要求较高的精密领域。

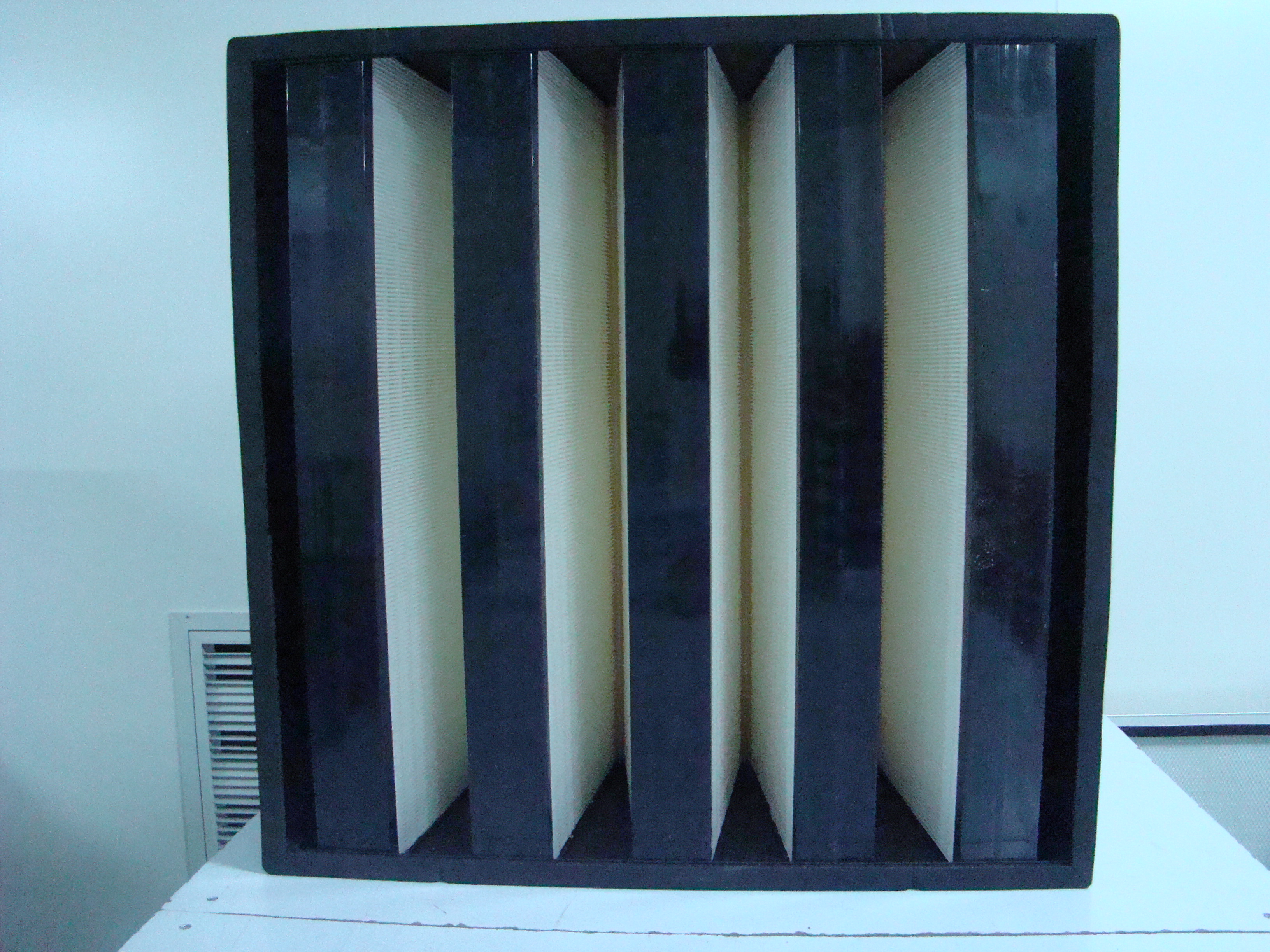

高效空气过滤器产品分类:有隔板高效过滤器,无隔板高效过滤器,V-BANK高效滤网,耐高温高效过滤器等。
![](/uploads/allimg/181013/2-1Q013115544P0.jpg)
亚高效空气过滤器
主要过滤材料由超细玻璃纤维制作而成或是静电棉+人纤基材,有包括EN1822 H10(95%),EN1822 H11(99%),EN1822 H12(99.9%)各种效率可供选择。适用于常温、常湿,允许含有微量酸、碱有机溶剂的空气过滤,该产品效率高,但是阻力大,容尘量小,主要应用于高效过滤装置的预过滤或是航天、航空、电子、制药、生物工程等对空气要求相对较高的领域。
